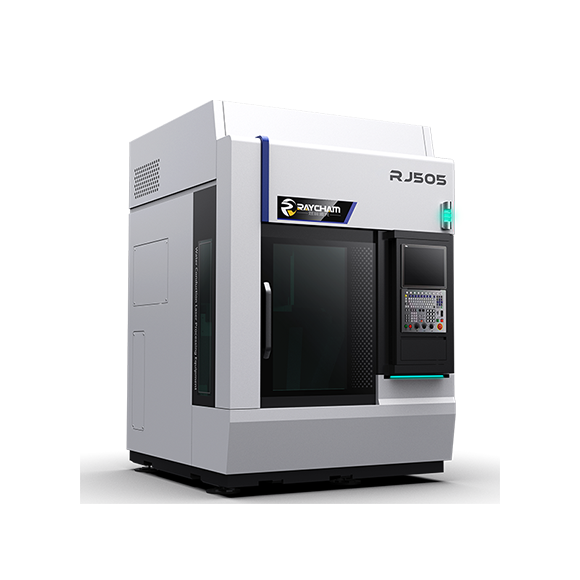

RJ505采用大理石鑄造礦物床身、直驅電機、高精密傳動部件及亞微米級柵尺，配備國產五軸數控系統，整機在由于±1℃的恒溫間裝配，設備線性重復定位精度達國標4μm（或JIS標準±1.5μm）。
表面光滑
切割表面光滑，基本沒有熱變形和熱損傷
操作簡單
工作距離大，不需要聚焦
快速準確
加工精度高，切口寬度小，可以以3mm/min的速度完成1.6mmPCD和硬質合金的切割
切口平直
無錐度、切口鋒利，并且完全平行
系統 | 項目名稱 | 參數與說明 |
光路系統 | 激光器類型 | Nd:YAG,pulsed |
波長 nm | 532 | |
平均功率 W | 200 | |
光纖芯徑 μm | Φ200 | |
水路系統 | 水壓穩定性 bar | ±5 |
水壓 bar（max） | 500 | |
噴嘴直徑 μm | 40-120 | |
運動系統 | 加工范圍（含工裝）mm | Φ500×400(5-axis) 600×780×500(3-axis) |
A軸轉動范圍 ° | -120~+20 | |
C軸轉動范圍 ° | N×360 | |
X/Y/Z軸定位精度 μm | ±3 μm (JIS)/6 μm(lSO) | |
X/Y/Z軸重復定位精度 μm | ±2 μm (JIS)/4 μm(lSO) | |
工作臺尺寸 mm | Φ630 | |
工作臺承載 kg | 600/300（90°） | |
CNC系統 | 華中848五軸聯動 | |
尺寸重量 | 設備尺寸（W×D×H）mm | 2400×3500×3300 |
光水總成柜尺寸（W×D×H）mm | 700×1800×1720 | |
設備重量 kg | 12500 | |
光水總成柜重量 kg | 700-750 |
